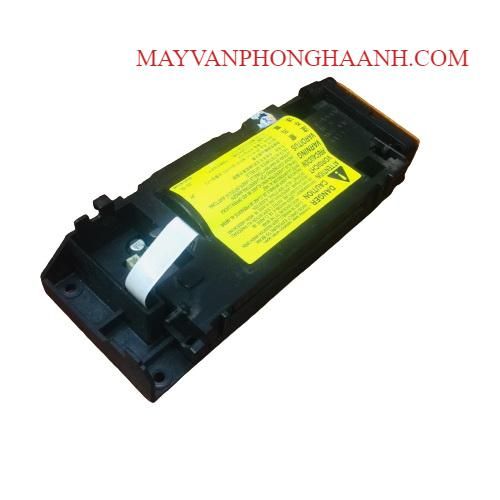

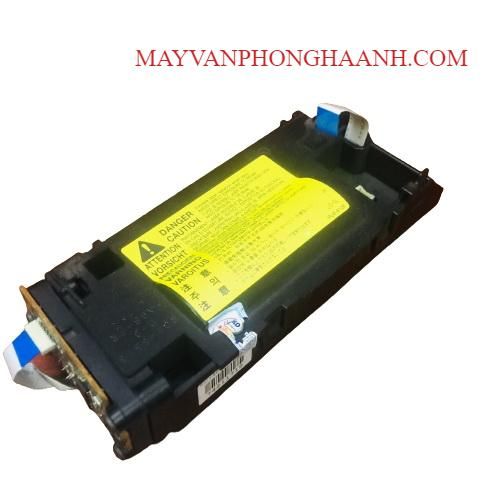

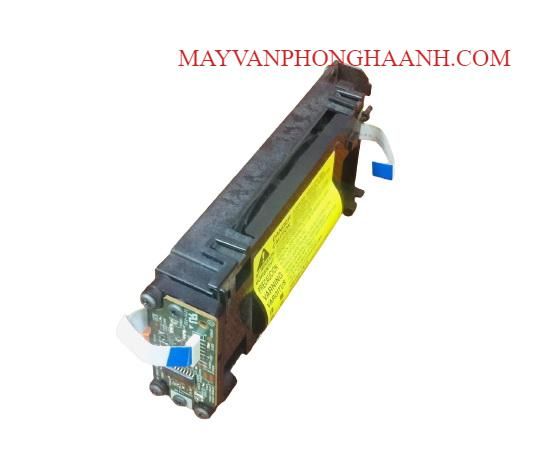

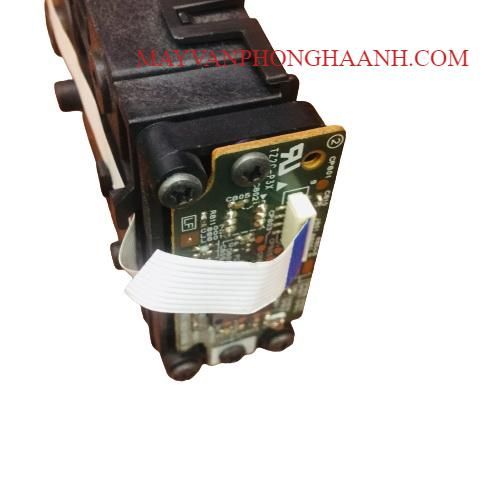

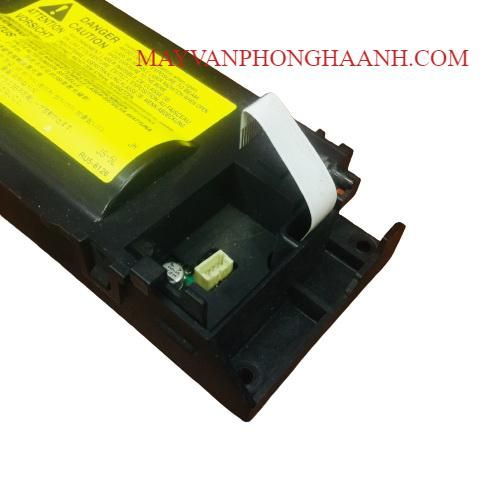

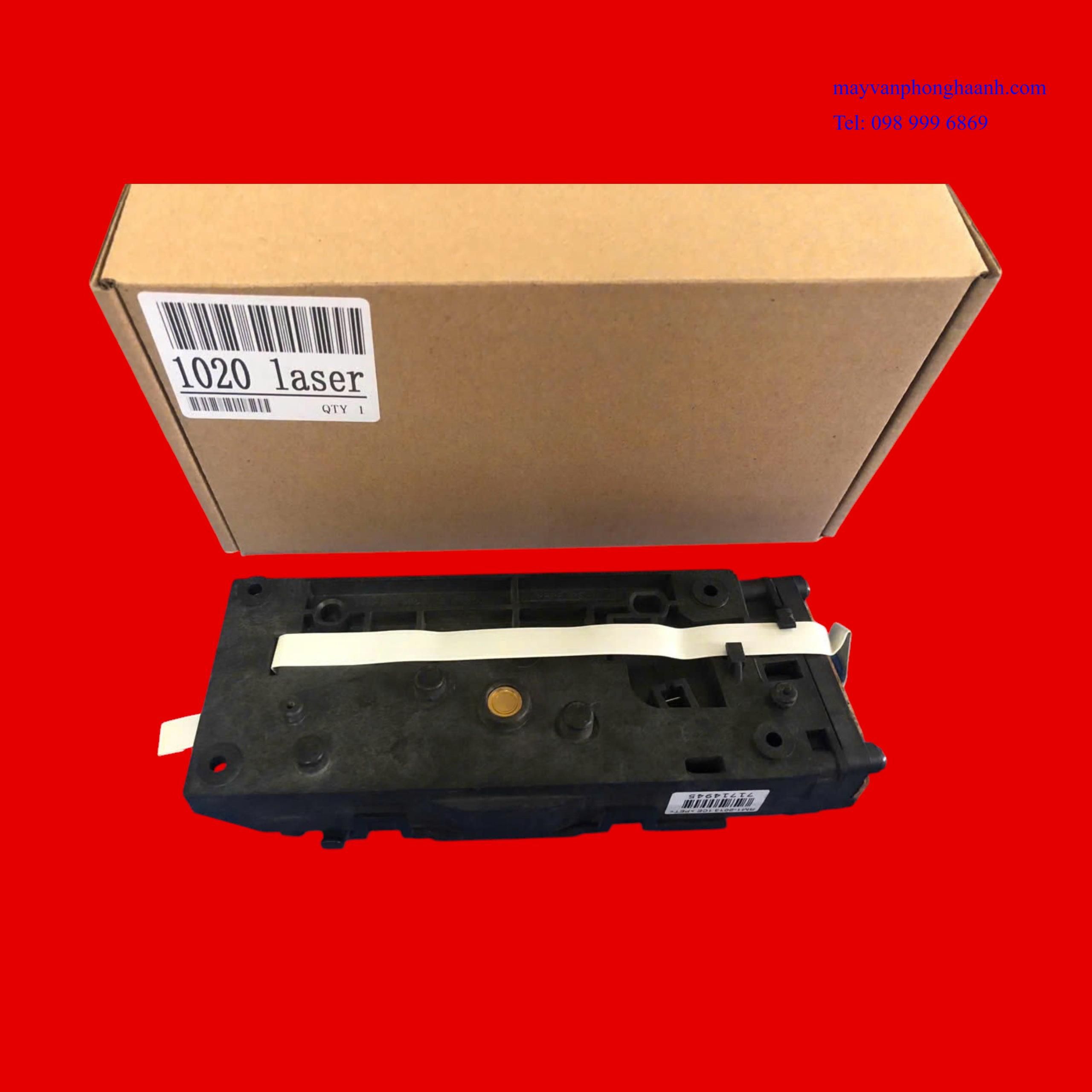

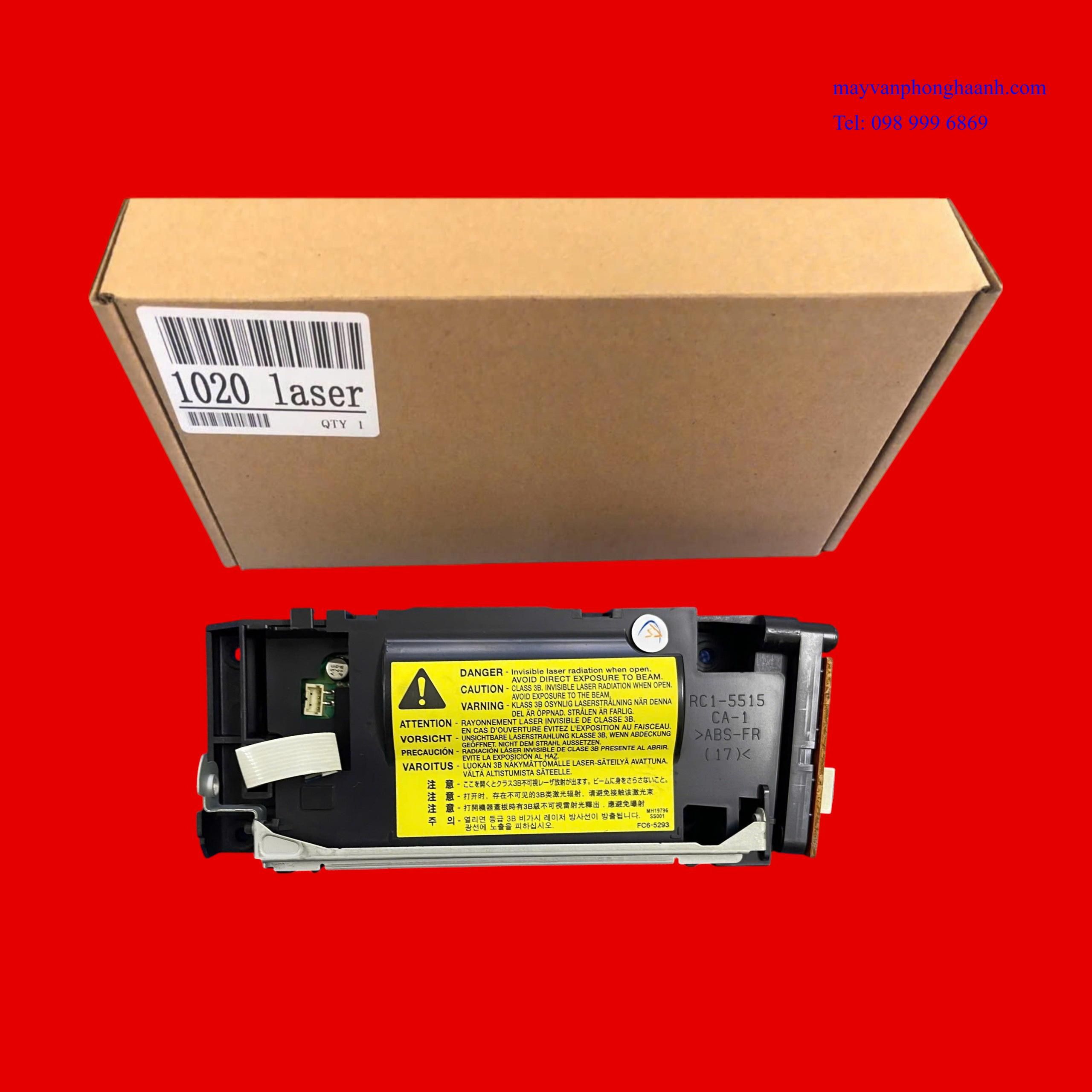

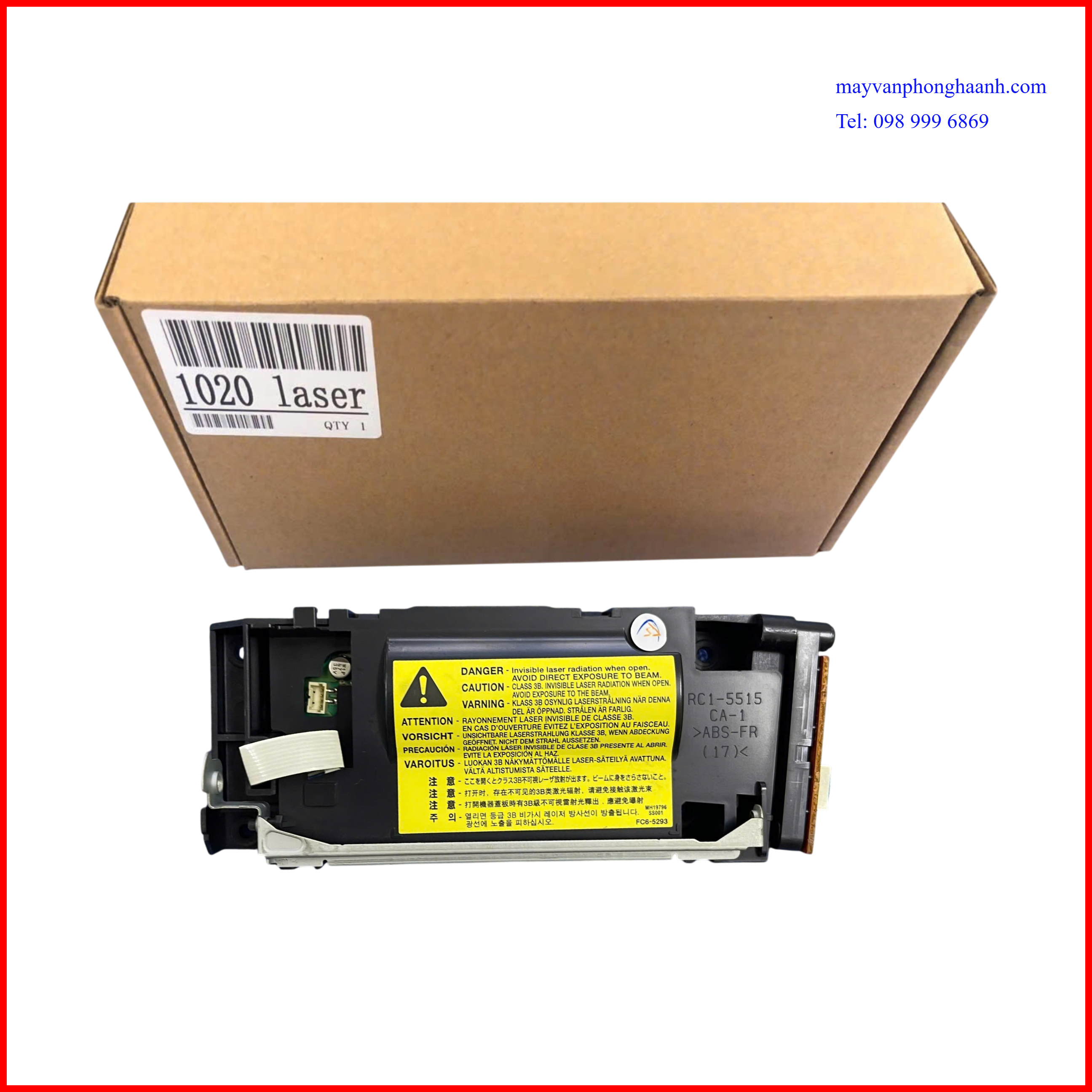

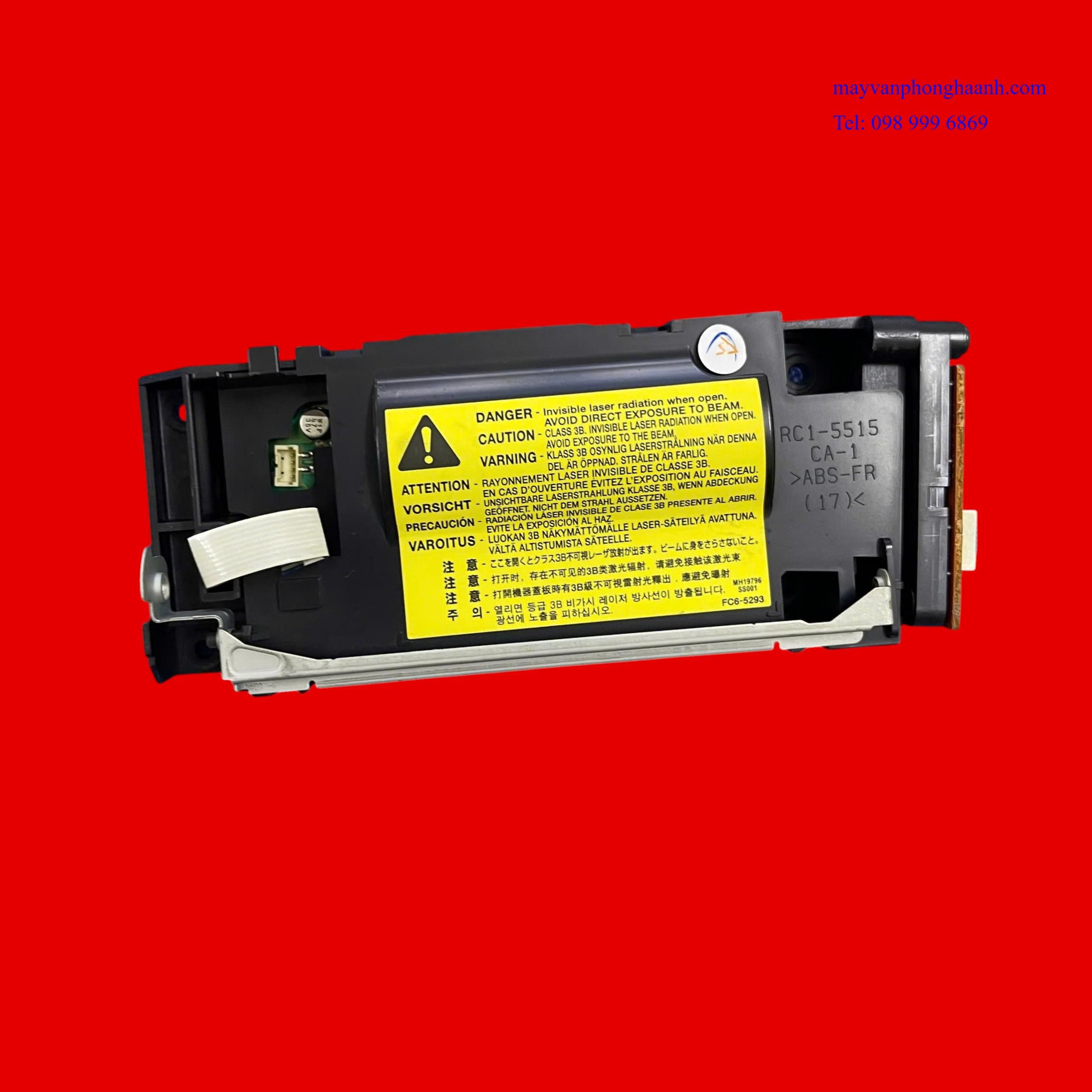

Hộp quang máy in Canon 2900/ Hộp quang máy in Canon 3000/ Hộp quang máy in HP 1010/ Hộp quang máy in HP 1020/ Hộp Laser máy in Canon 2900/ Hộp Laser máy in Canon HP 1010
- Thuyết minh sản phẩm: Hộp quang (hay còn gọi là Hộp Laser / Laser Scanner Unit) được ví như "con mắt" và "cây bút" của máy in. Nhiệm vụ chính của nó là chuyển đổi dữ liệu hình ảnh kỹ thuật số thành các tia sáng laser, sau đó vẽ "hình ảnh tĩnh điện" lên bề mặt Trống (Drum) của hộp mực (Cartridge).
- Cấu tạo chi tiết của Hộp quang: Bên trong lớp vỏ nhựa đen bọc kín chống bụi, hộp quang của máy in Canon 2900 bao gồm các linh kiện cốt lõi sau:
- Súng Laser (Laser Diode): Là bộ phận phát ra tia laser. Súng sẽ chớp tắt liên tục dựa trên tín hiệu dữ liệu 0 và 1 từ bo mạch điều khiển (Formatter) truyền tới.
- Mô tơ gương đa giác (Polygon Motor): Thường là một khối gương hình lục giác được gắn trên một mô tơ có tốc độ quay cực lớn (hàng ngàn vòng/phút). Khi súng laser bắn tia sáng vào bề mặt gương đang quay, tia sáng sẽ được "quét" hắt ra từ trái sang phải một cách liên tục.
- Hệ thống thấu kính (Lenses): Bao gồm thấu kính hội tụ và thấu kính chuẩn trực. Các thấu kính này làm nhiệm vụ bẻ cong, nắn chỉnh và gom tia laser lại thành một điểm ảnh cực nhỏ, sắc nét để đảm bảo độ phân giải (dpi) của bản in.
- Gương phản xạ (Reflection Mirror): Là một tấm gương dài đặt nghiêng ở cuối hành trình của tia sáng. Nó có nhiệm vụ hắt toàn bộ tia laser đã được tạo hình rọi thẳng xuống bề mặt Trống (Drum).
-Cảm biến đồng bộ (Beam Detect Sensor): Nằm ở một góc của hộp quang, giúp xác định thời điểm tia laser bắt đầu quét một dòng mới, đảm bảo các dòng chữ được in ra thẳng hàng và không bị xô lệch.
- Nguyên lý hoạt động
- Khi bạn ra lệnh in từ máy tính, quá trình sẽ diễn ra trong chớp mắt như sau:
- Dữ liệu từ máy tính truyền sang Card Formatter và được dịch thành tín hiệu điều khiển súng laser.
- Súng laser phát ra tia sáng chớp tắt bắn vào Gương đa giác đang quay ở tốc độ cao.
- Tia sáng bị hắt đi, quét qua các Thấu kính để căn chỉnh tiêu cự, sau đó đập vào Gương phản xạ và chiếu xuống Trống hình (Drum).
- Tại những vị trí tia laser chiếu vào Trống, điện tích âm sẽ bị trung hòa. Những chỗ này sau đó sẽ hút mực (mang điện tích âm) từ trục từ.
- Giấy đi qua Trống sẽ lấy lớp mực này và được sấy nóng để ép chặt mực vào giấy, tạo ra bản in hoàn chỉnh.
- Các lỗi thường gặp liên quan đến Hộp quang Canon 2900
- Do hoạt động trong môi trường có thể có nhiều bụi giấy và bụi mực, hộp quang dễ gặp phải các vấn đề sau sau một thời gian dài sử dụng:
- Bản in mờ đều hoặc mờ một phần: Nguyên nhân phổ biến nhất là do bụi bẩn hoặc hơi ẩm bám trên mặt gương phản xạ hoặc hệ thống thấu kính, làm cản trở đường đi của tia laser.
- Máy in kêu to, rít hoặc rè rè: Mô tơ gương đa giác quay ở tốc độ rất cao. Nếu bị khô dầu mỡ hoặc mòn trục, nó sẽ phát ra tiếng kêu rất khó chịu, thậm chí kẹt không quay được.
- Bản in trắng tinh (không có chữ): Có thể do súng laser đã chết, không phát ra tia sáng, hoặc cáp kết nối từ bo mạch đến hộp quang bị lỏng/đứt.
